Model: | SC 12 | Plaats van herkomst | Changzhou, China |
Merk | Coresun Drive | Type | Bijgesloten |
Materiaal | 42 CrMo, 50 Mn | Uitgangskoppel | 854 kN.m |
Tilting Moment Torque | 54. 3 kN.m | Houdkoppel | 43 kN.m |
Statische axiale classificatie | 475 KN | Statische radiale beoordeling | 190 KN |
Dynamische axiale beoordeling | 114 KN | Dynamische radiale beoordeling | 100 KN |
Overbrengingsverhouding | 78:1 | Efficiëntie | 40% |
OEM | Beschikbaar | HS-code | 8483409000 |
SC-serie producten worden verwerkt door olieafdichting met dubbele liprotatieraamwerk. Het vet wordt tijdens het gebruik een stabiele vloeistoffilm, wat niet alleen de corrosiesnelheid en aswrijving tijdens het gebruik vermindert, maar ook de beschermingsgraad verhoogt tot IP 65. SC heeft de prestaties van hogere trackingprecisie.
SC-serie gebruikt een sterker worm- en lagersysteem, dat tegelijkertijd axiale en radiale belastingen kan dragen en zorgt voor een stabiele transmissie van worm en tandwiel.
SC-zwenkaandrijving wordt bewerkt door een speciaal oppervlaktebehandelingsproces van elektroforese en schilderen. Allround antiroest en anticorrosie zorgen ervoor dat SC een goede oplossing is voor strikte werkomstandigheden.
12 inch automatische snelheidsreductor voor windturbines met CE-certificering
zwenkende productie van aandrijflagers
Kenmerken van Zwenkende aandrijving
Door zwenklager als kerncomponent te gebruiken, kan de zwenkaandrijving tegelijkertijd axiale kracht, radiale kracht en kantelmoment dragen. Zwenkende aandrijving wordt veel toegepast in modulaire trailers, alle soorten kranen, hoogwerkers, zonnevolgsystemen en windenergiesystemen.
Elektrische en planetaire versnellingsbakken kunnen worden ontworpen volgens de eisen van de klant 0010010 # 39. Zwenkende aandrijving heeft het voordeel dat het ruimte bespaart in faciliteiten, een maximale laadcapaciteit in een compact ontwerp, een lange levensduur en lagere onderhoudskosten.
Woordenlijst
1) Kantelmoment Koppel: koppel is de belasting vermenigvuldigd met de afstand tussen de positie van de belasting en het midden van het zwenkende lager. Als het door belasting en afstand gegenereerde koppel groter is dan het nominale kantelmomentkoppel, wordt de zwenkaandrijving omgedraaid.
2) Radiale belasting: belasting verticaal op de as van het zwenklager
3) Axiale belasting: belasting parallel aan de as van het zwenklager
4) Houdkoppel: dit is het omgekeerde koppel. Als de aandrijving achteruit draait en onderdelen niet beschadigd zijn,
5) Het maximale bereikte koppel wordt houdkoppel genoemd.
6) Zelfvergrendeling: alleen wanneer deze is geladen, kan de zwenkaandrijving niet achteruit draaien en wordt daarom zelfvergrendeling genoemd.
- De klant kan de motor kiezen op basis van onze reeds ontworpen zwenkaandrijving.
- We kunnen de verbindingsstructuur ontwerpen op basis van de afmeting van de motor 0010010 # 39 van de klant.
- We kunnen helpen om de hele onderdelen te voorzien van een hydraulische motor, DC-motor, AC-motor, stappenmotor of servomotor.

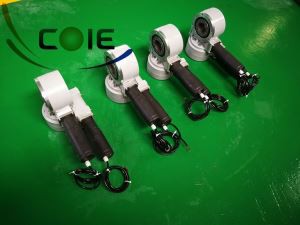

Coresun Drive zwenkaandrijflager met kantelmoment en uitgaand koppel.
